GNU/LinuxDay-2013

OpenGIS

(Ovvero come le mappe diventarono libere)

Standard, applicazioni e toolkit liberi per la realizzazione di servizi cartografici sul WEB
Domenico Martella (dom0) [domenico.martella@alcacoop.it]

Copyright (C) 2013 - ALCA Società Cooperativa - Released under CC 2.5 by-sa-nc
(Attribuzione-Condividi Allo Stesso Modo-Non Commerciale)

Chi sono

Software Developer @ Alca Soc. Coop.
Sistemi GIS, Android, VoIP, GNU/Linux thin clients, WebApps..
JS, C/C++, Java, Ruby, PHP...
ExtJS, jQuery/UI, Mozilla framework, Android-SDK..
OpenLayers, GeoExt

Definizioni

GIS: Geographic information system
SIT: Sistema Informativo Territoriale
Overlay topologico
Query spaziali
Dati raster e dati vettoriali

La guerra dei formati

Raster

GeoTIFF -> Wavelet compression (Ermapper ecw, JPEG2000) -> Raster on rDBMS

Vettoriali

SHP (ESRI) -> GML, KML, GeoJSON -> rDBMS

OSGeo e OGC

OSGeo: Open Source Geospatial Foundation - Supporta lo sviluppo di SW geospaziali liberi
OGC: Open Geospatial Consortium - Consorzio di standardizzazione
Principali standard:
GML, KML
Simple Features Specifications for SQL
WMS: Web Map Service
WFS: Web Features Service
WMTS: Web Map Tiles Service

Dal dato grezzo al WEBGIS

Elaborazione dati
Pubblicazione mediante server cartografico
Implementazione WEB UI

STEP1

Elaborazione dei dati

Stato dell'arte

GDAL/OGR
GRASS/QuantumGIS
PostgreSQL/PostGIS/Spatialite
Mapserver/QGISServer/TinyOWS
OpenLayers/GeoExt

Sotto il cofano

Tutte le applicazioni GIS libere (e non solo) si basano sulle librerie GDAL (Geospatial Data Abstraction Library )

Rilasciate in licenza X11/MIT style
Supporto per centinaia di formati raster e decine di formati vettoriali
Tool per semplici elaborazioni (riproiezione, contornazione, merge...)
Estendibili mediante plugins

GRASS

GRASS (Geographic Resources Analysis Support System) nasce negli anni 80 come progetto dell'esercito USA

Abbandonato nel 1996 e rilasciato al pubblico dominio (v4)
Adottato da un gruppo internazionale di volontari nel 1997 (GDT)
1999: rilascio della versione v5 e cambio di licenza (GNU GPL)

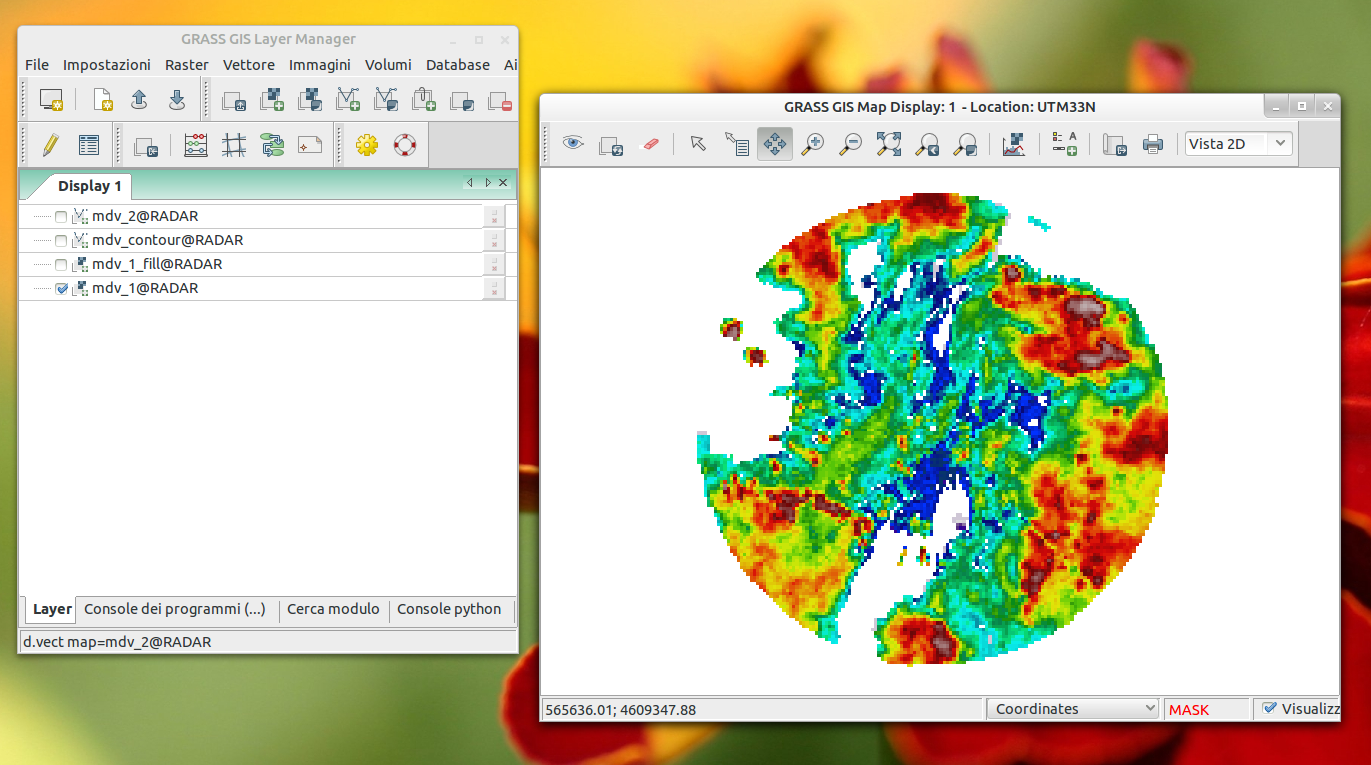

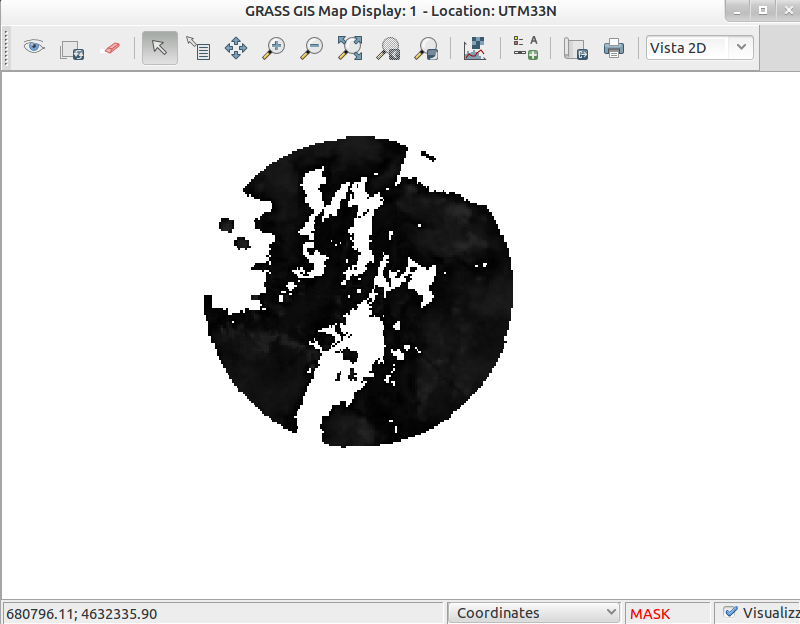

GRASS - Raster

GRASS - Raster

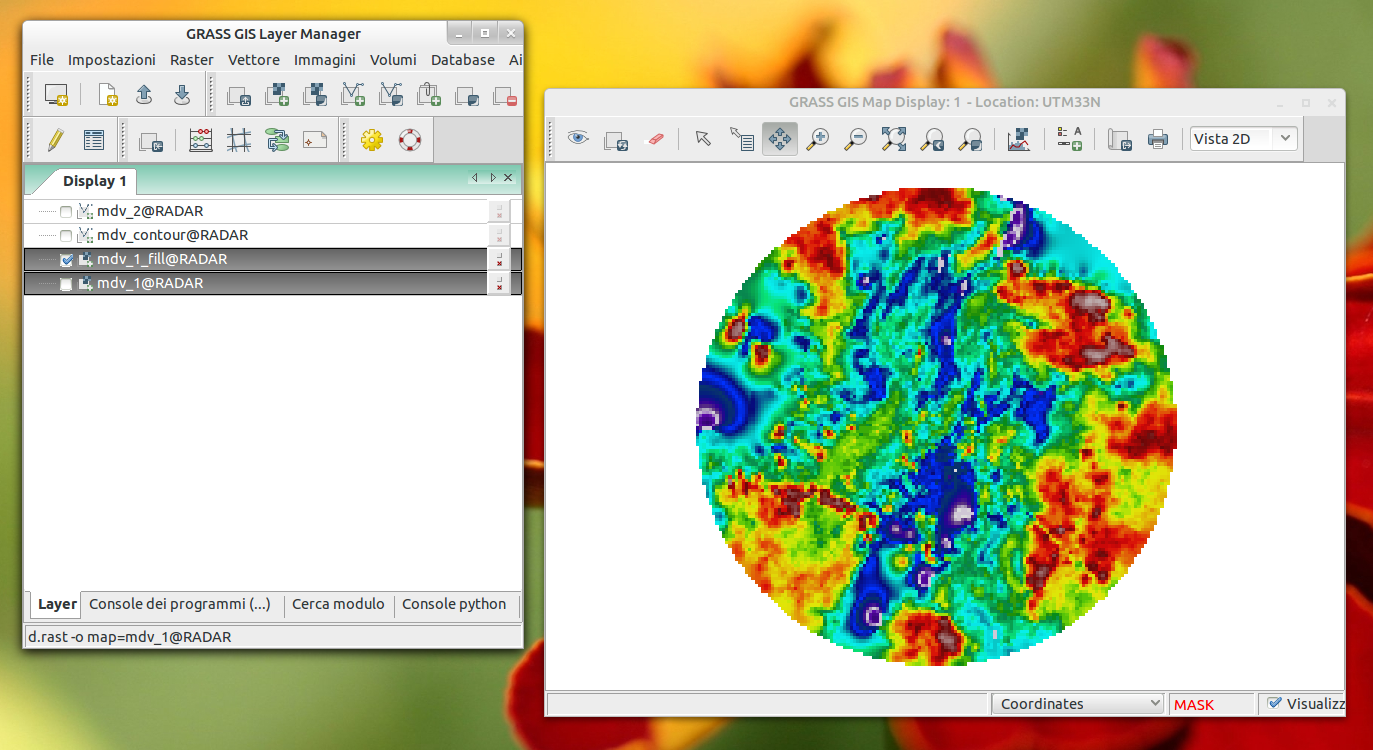

GRASS - Interpolation

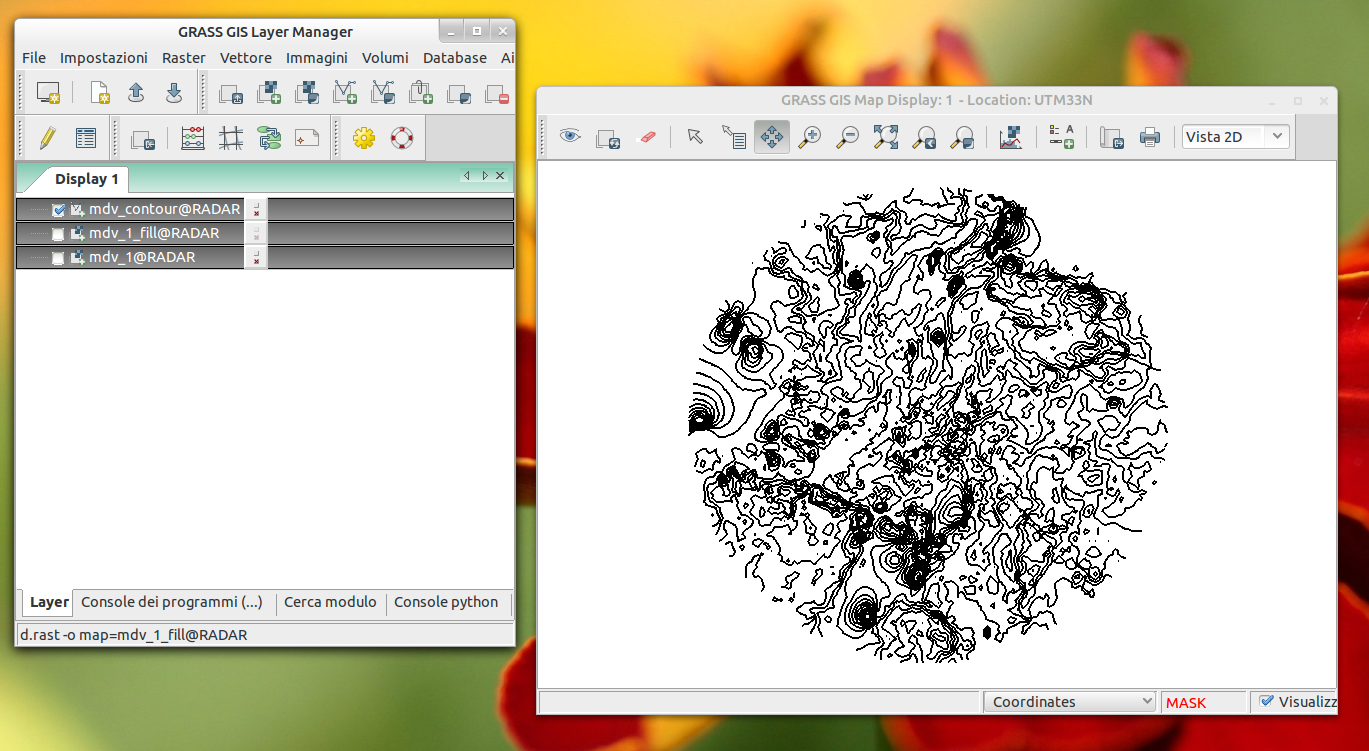

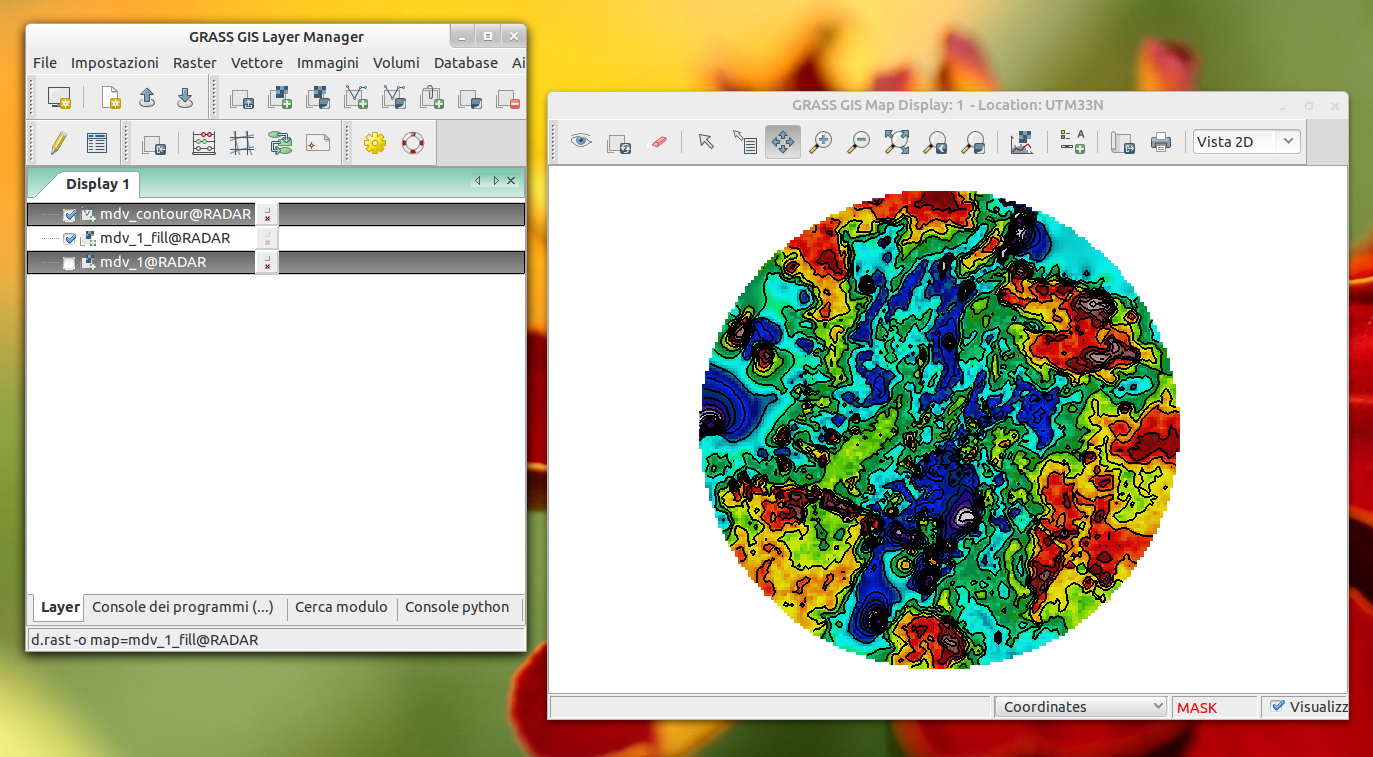

GRASS - Contour

GRASS - Overlay

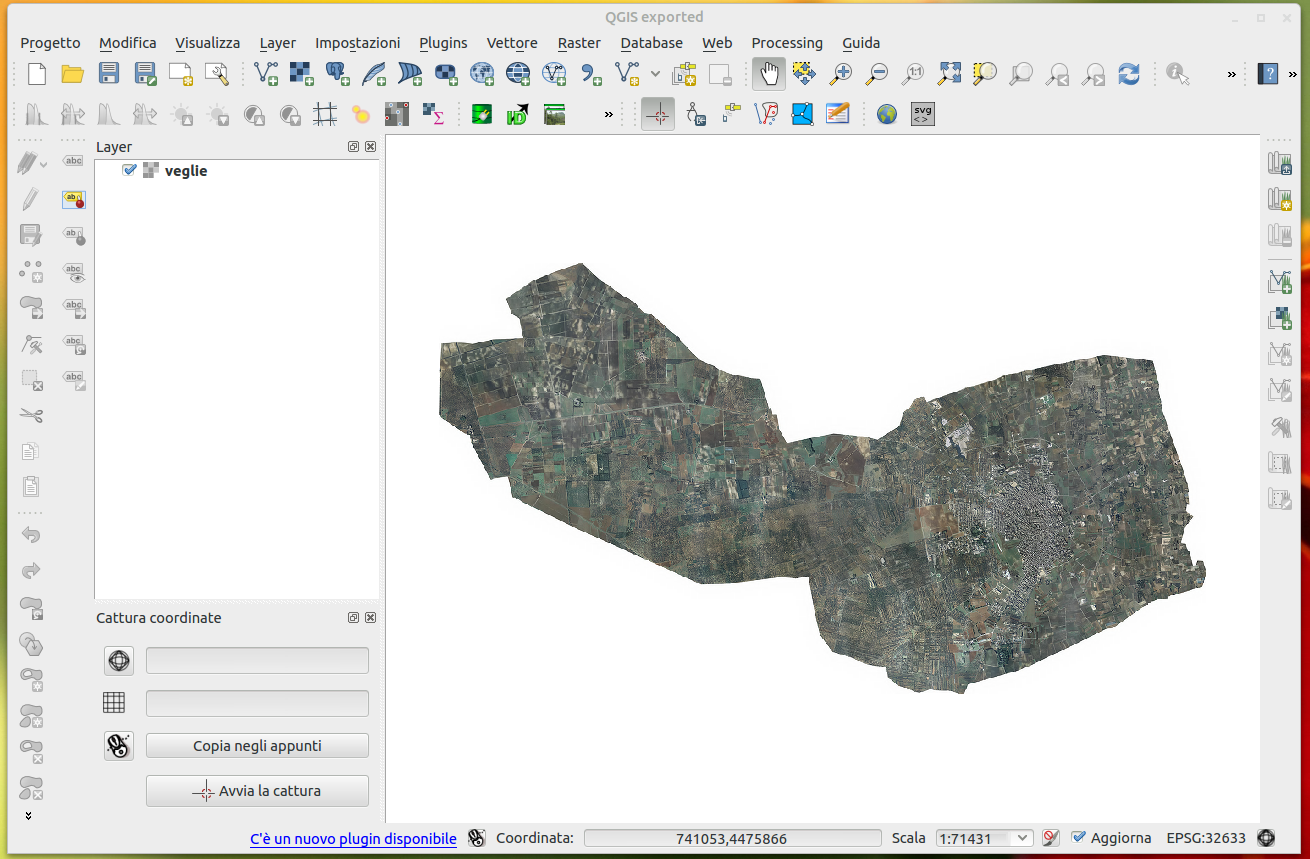

Quantum GIS

PostGIS!

Aggiunge il supporto a dati geografici al DBMS PostgreSQL
PostGIS segue lo standard OGC Simple Features Specifications for SQL aderendo alle specifiche Types and Functions
Offre centinaia di funzioni di geoprocessing
Dalla versione 2.0 introduce il supporto a dati raster

PostGIS!

# TABELLA SENZA DATI GEOMETRICI
CREATE TABLE comparti(
  id serial,
  name varchar (300)
)

# AGGIUNTA DI UNA COLONNA GEOMETRICA
SELECT AddGeometryColumn('public', 'comparti',
  'the_geom', 423, 'POLYGON', 2);

PostGIS!

SELECT name, ST_Area(the_geom) FROM comparti;

SELECT ST_Union(the_geom) from comparti;

STEP2

Pubblicazione di dati geografici sul WEB

Pubblicare dati geografici

Utilizzare i protocolli standardizzati WMS, WFS..

Mapserver/Mapcache (WMS, WFS-ro, WTMS, Cache)
QGIS-MapServer (WMS, WFS-ro)
TinyOWS (WFS-rw)
GeoServer

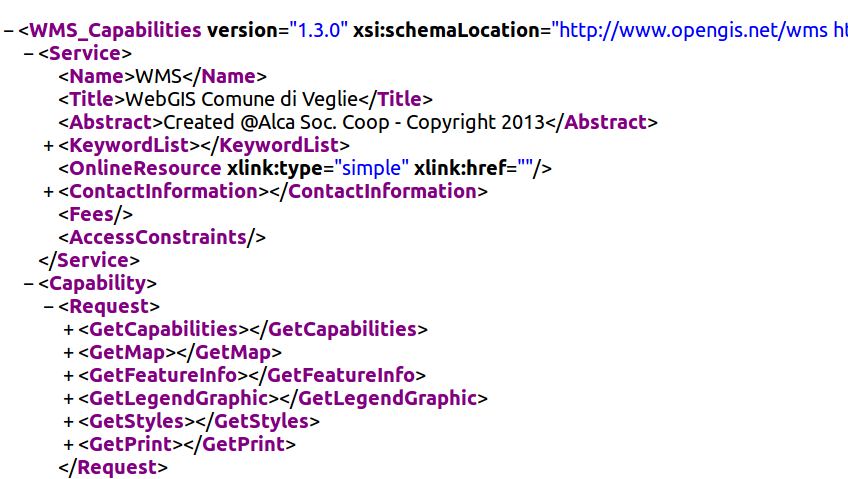

WMS: Web Map Service

http://webgis/wms?SERVICE=wms&REQUEST=GetCapabilities

WMS: Web Map Service

http://webgis/cache/wms?LAYERS=Ortofoto&FORMAT=jpg
&TRANSPARENT=FALSE&SERVICE=WMS&VERSION=1.1.1
&REQUEST=GetMap&STYLES=&SRS=EPSG%3A32633&
BBOX=740461,4469516,744557,4473612&WIDTH=256&HEIGHT=256

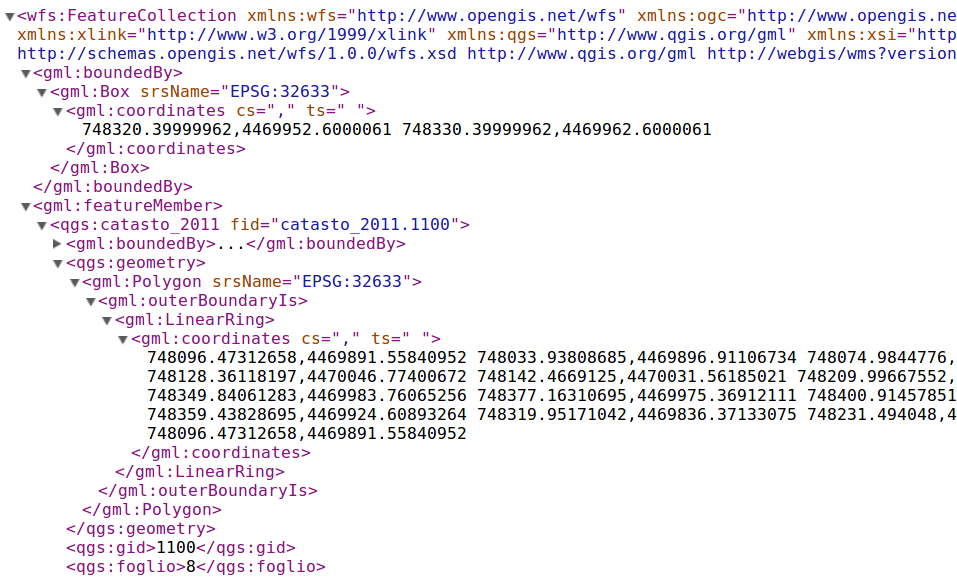

WFS: Web Feature Service

http://webgis/wms?version=1.1.0&service=WFS&
request=GetFeature&typename=catasto_2011&
bbox=748320.39999962,4469952.6000061,748330.39999962,
4469962.6000061

STEP3

Costruire una UI client side

Javascript frameworks

Creare interfacce complesse aggregando dati provenienti da fonti eterogenee

OpenLayers
GeoExt

OpenLayers for dummies!

var lon = 5;
var lat = 40;
var zoom = 5;
var map, layer;

map = new OpenLayers.Map('map');
layer = new OpenLayers.Layer.WMS( "OpenLayers WMS",
        "http://webgis/cache/wms", {layers: 'CATASTO'});
map.addLayer(layer);

map.setCenter(new OpenLayers.LonLat(lon, lat), zoom);
map.addControl( new OpenLayers.Control.LayerSwitcher() );

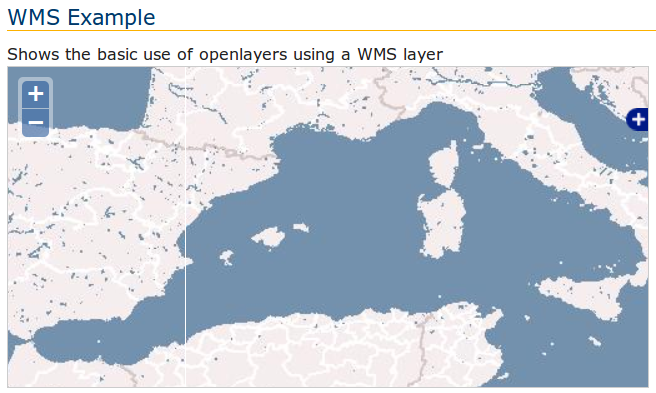

OpenLayers for dummies!

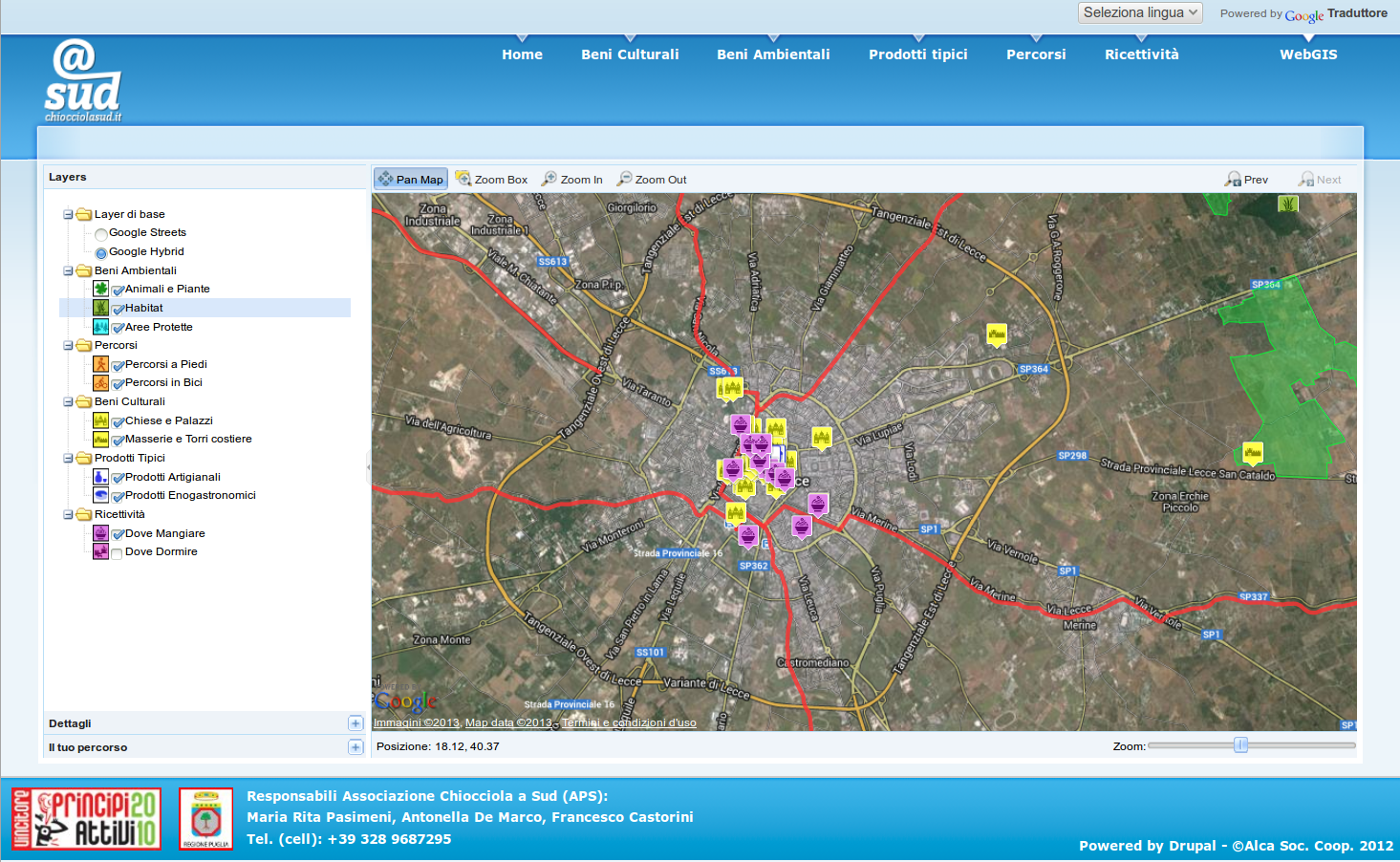

Chiocciola a Sud

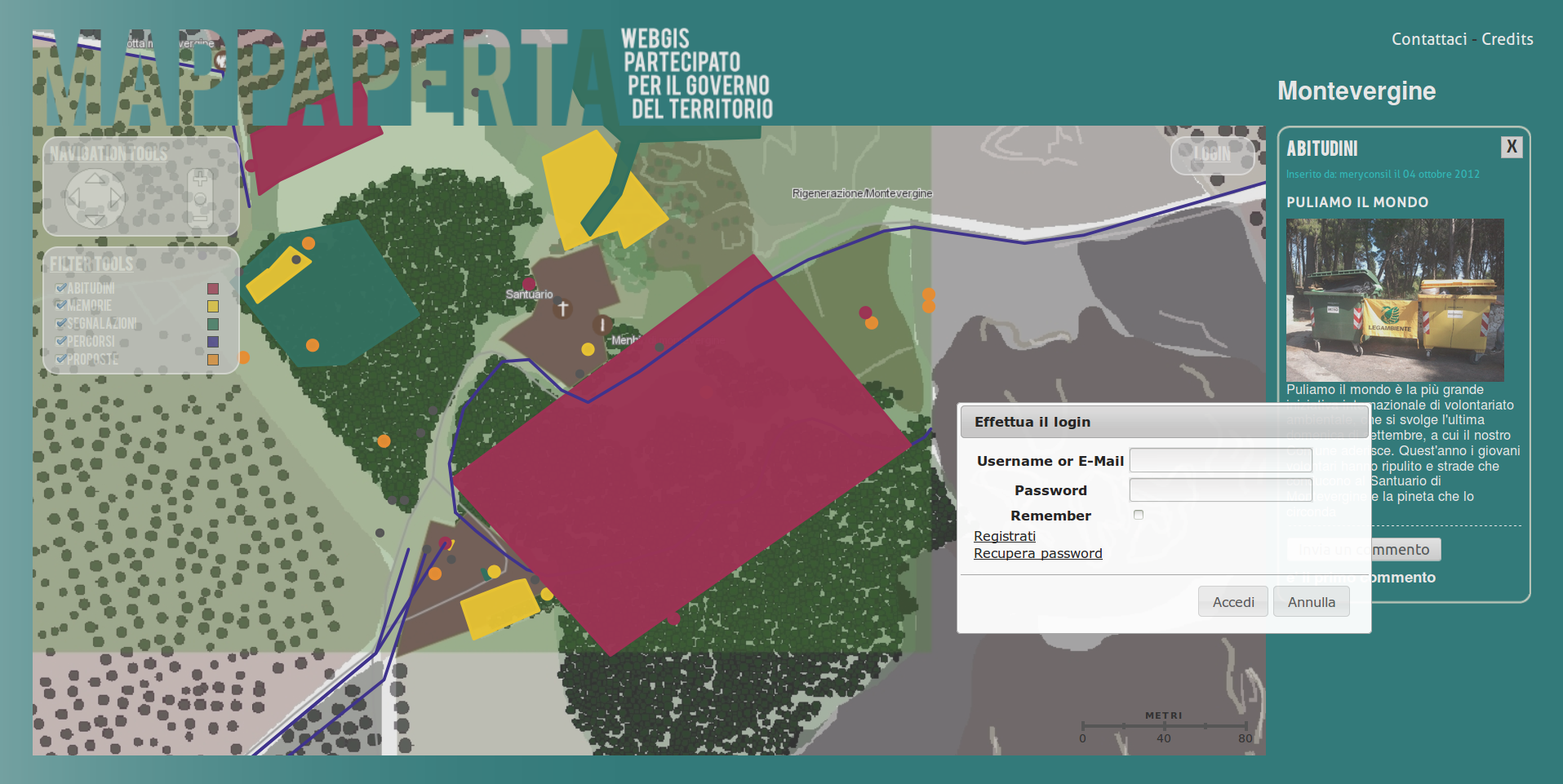

Mappaperta

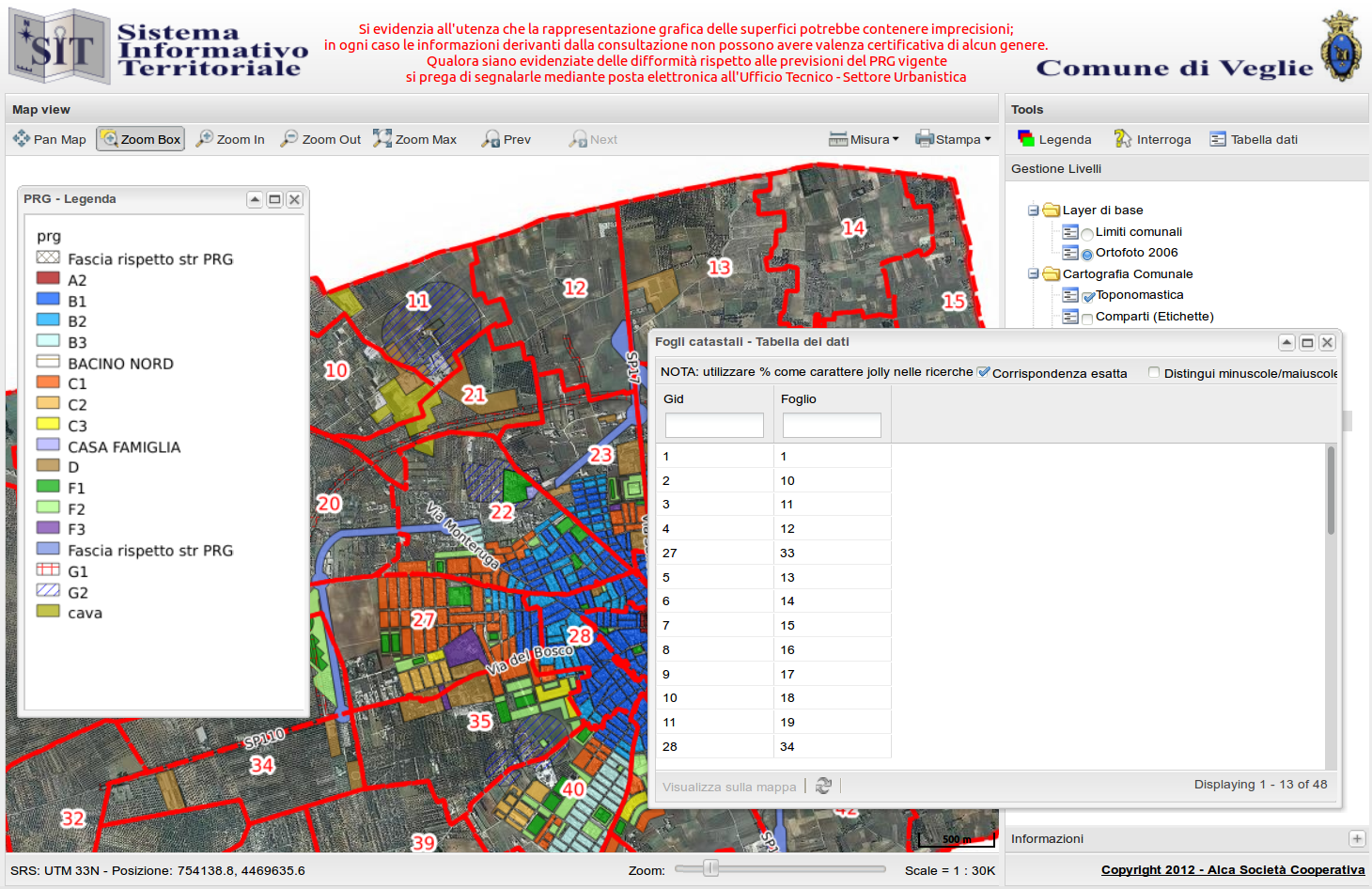

SIT Comune di Veglie

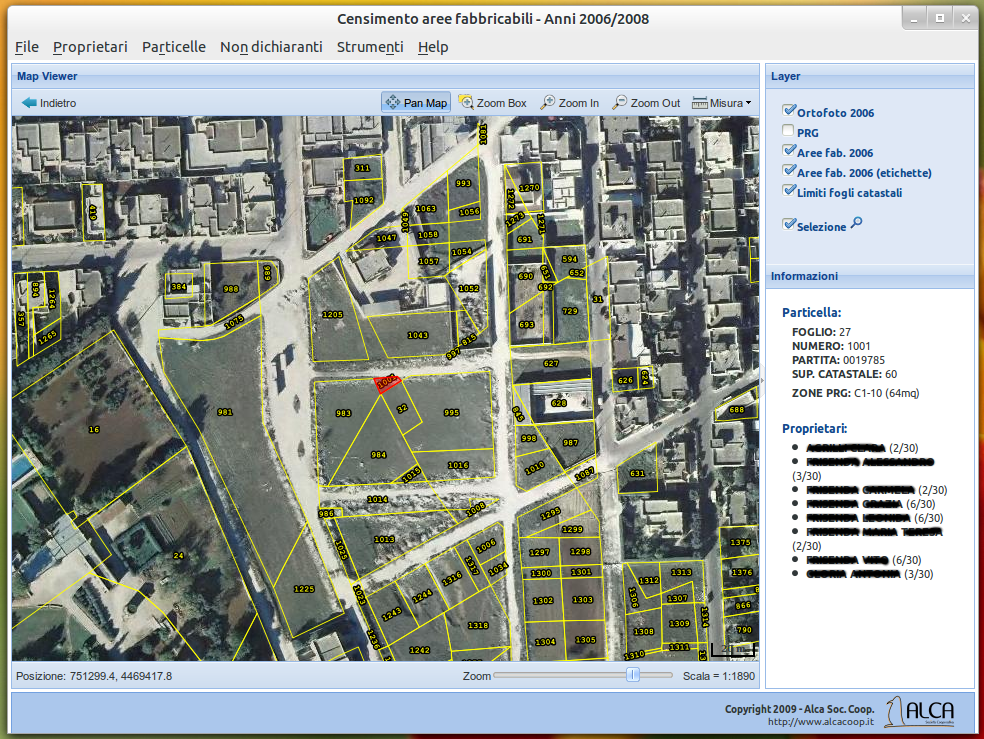

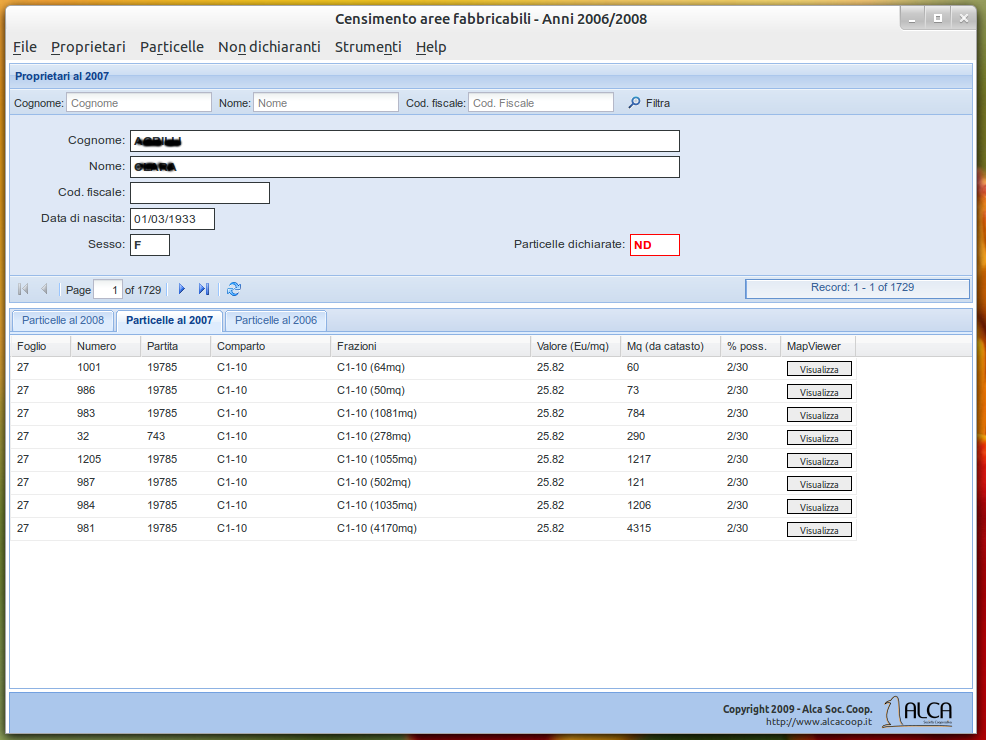

XUL-ICI

Applicazione multipiattaforma standalone con visualizzazione GIS intergrata

Mozilla Framework (Main UI)
Server WMTS integrato (estensione per Xulrunner)
SQLite + spatialite (Data backend)
OpenLayers/ExtJS (Frontend)
EmbeddedJS (Templating engine)

XUL-ICI

Link utili..

Grazie per la vostra attenzione
